管道噴砂設備主要種類與應用選型
管道噴砂設備是石油、化工、船舶、市政等領域進行管道內外壁表面處理的專用裝備。由于管道具有細長、封閉的結構特點，其噴砂設備與普通平板處理設備有顯著差異。

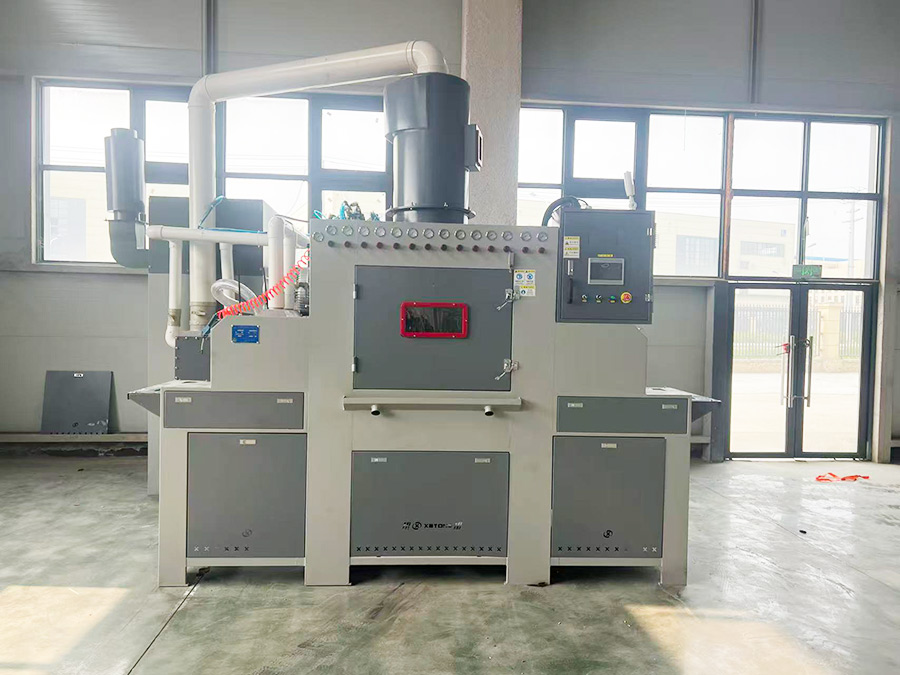

深圳百超機械輸送式自動噴砂機實拍圖片
根據工作原理、操作方式及適用管徑的不同，管道噴砂設備主要分為以下4種類型。
一、壓送式噴砂主機
這是管道噴砂作業的動力源與供料核心，屬于通用型設備但需與管道專用附件配合使用。壓送式噴砂機以壓縮空氣為動力，通過在壓力罐內建立工作壓力，將磨料平穩壓入輸砂管并經噴嘴射出。
其特點是效率高、適合長時間連續作業，廣泛應用于修造船、管道、罐體除銹及集裝箱翻新等領域。壓送式噴砂機按控制方式分為手動控制、氣動控制和電控三種，按型式分為固定式和移動式兩類。在管道噴砂作業中，通常選用移動式機型以便于現場施工。
二、管內壁噴砂機
這是專門針對管道內壁處理的專用執行機構，與壓送式噴砂機配套使用。管內壁噴砂機的工作原理是將噴砂機壓送出的高速磨料混合流，噴射到清理器前端的錐形噴頭，使磨料導向形成錐形擴散，從而沖擊管道內壁。
根據不同管徑，管內壁噴砂機分為多種規格：SY-50型適用于35-75mm內徑管道，SY-100型適用于50-200mm內徑，SY-200型適用于200-400mm內徑，SY-300型適用于300-800mm內徑。經清理后表面質量可達Sa2.5-Sa3級。
三、自動化管道噴砂系統
對于大批量管道處理需求，可配備自動化噴砂系統。小口徑鋼管內壁處理可采用自動噴砂機，根據產量配置多個噴槍，噴槍自動進行內壁噴砂除銹，并能自動回收鋼砂，自動化程度較高，整個施工過程環保無污染。
對于大口徑鋼管（直徑600mm以上），可采用移動式拋丸設備或大臂式拋丸機進行內壁拋射處理，配備自動回收鋼砂系統。鋼管外壁處理則可采用通過式拋丸機或側拋設備，實現連續流水線作業。
四、手持式簡易內壁噴砂機
對于少量、現場維修或小口徑管道處理，可采用手持式簡易內壁噴砂槍。使用時將噴砂機的噴砂軟管與管道內壁清理器連接，并將清理器推入管子頂端向后拉動，即可進行清理工作。移動速度視清潔度要求及工件內部原始狀態而定，除銹等級可達Sa2.5-3級。這種設備結構簡單、投資小、操作靈活，適用于管徑35-900mm、長度小于20m的管道。
五、管道噴砂設備選型與應用建議
選擇管道噴砂設備時，需綜合考慮以下因素：
1、管徑與長度：小口徑管道選用小型噴砂器，大口徑管道考慮自動化拋丸系統。
2、處理批量：批量生產選用自動化設備，零星維修選用手持式。
3、環保要求：需配備除塵系統，環保型噴砂機排放標準可達55立方毫克以下。
4、表面質量：要求Sa2.5級以上的需選用壓送式系統。
總結而言，管道噴砂設備的核心是“壓送式噴砂主機+專用內壁噴砂器”的組合，根據管徑大小和處理規模可進一步選擇自動化系統或手持式設備。合理選型是確保管道防腐質量、提升施工效率的關鍵。
